Shelter klimatizace pro bezobslužné kontejnery
Navrhujeme a dodáváme chlazení technologických kontejnerů tam, kde není obsluha: na radarová stanoviště, k vysílačům, do měřicích stanic i bateriových úložišť. Stálá teplota po celý rok, dálkový dohled 24/7 a zálohovaný výkon.
Většinu roku chladí venkovní vzduch
Orientační rozložení provozu jednotky s freecoolingem během roku v klimatu Česka: 8 760 hodin podle venkovní teploty.
- 6 982 hFreecooling, asi 80 % rokuVenku pod 16 °C. Kompresor stojí.
- 1 738 hSmíšený režim, asi 19 % rokuVenku 16 až 28 °C. Kompresor jen dochlazuje.
- 40 hJen kompresor, méně než 1 % rokuVenku nad 28 °C.
Proto freecooling dokáže ušetřit až 90 % nákladů na chlazení. Vzduch se přitom filtruje a ionizovaný vzduch od elektroniky odchází ven.
Pět režimů, jedna stálá teplota
Jednotka sama přepíná pracovní režimy podle venkovní teploty a tepelné zátěže technologie. Cíl je po celý rok stejný: stabilní teplota a vlhkost a ideální podmínky pro elektroniku.
Venku je horko
Chlazení kompresorem

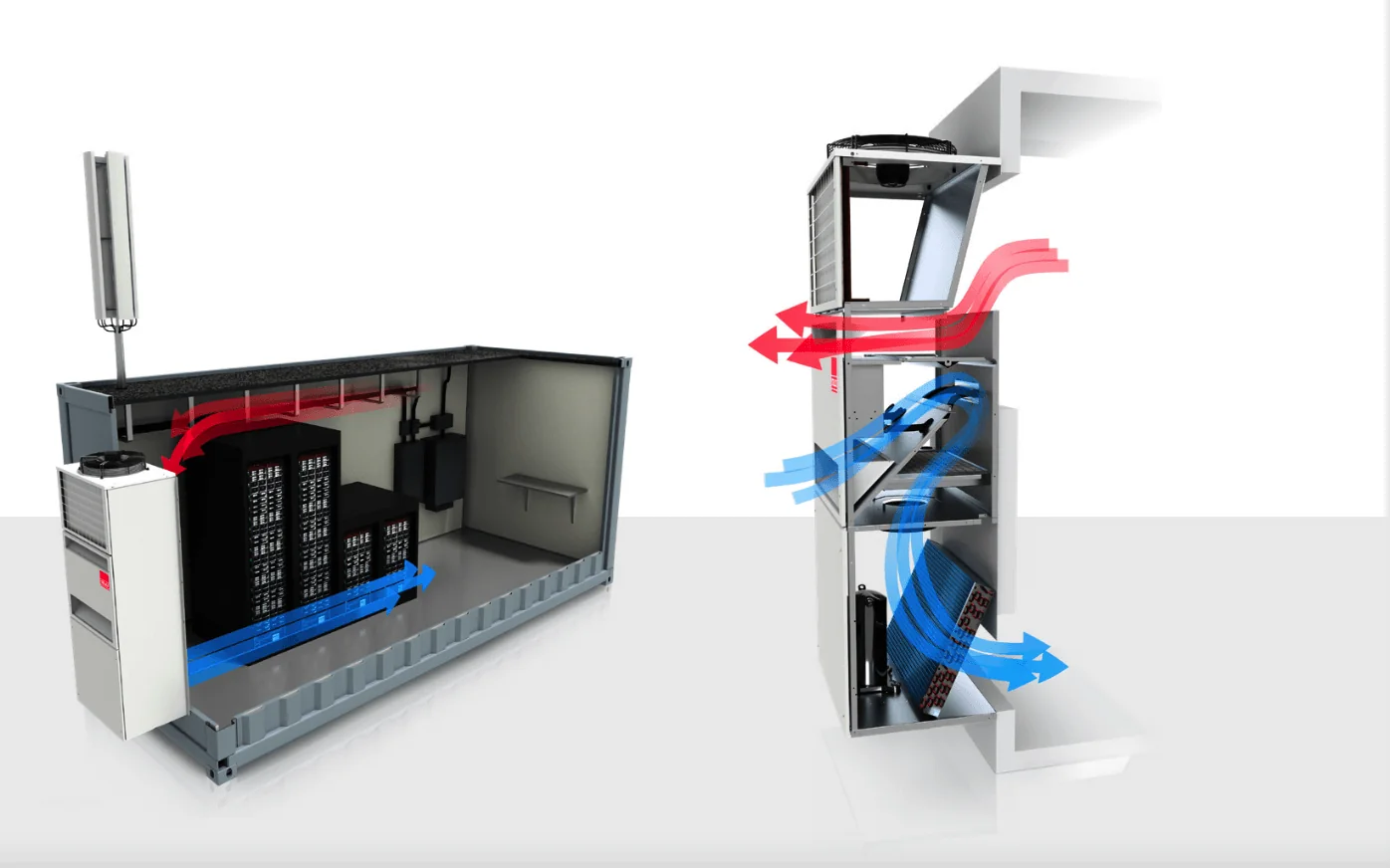

Jednotka nasává ohřátý vzduch pod stropem kontejneru, ochladí ho kompresorem a vrací zpět. S bypassem chladivového okruhu chladí kompresorem od −40 do +50 °C. Velký výparník drží povrchovou teplotu kolem +10 °C, takže vzduch zbytečně nevysušuje.
Venku je chladněji, ale ne dost
Smíšené chlazení
Venkovní vzduch je chladnější než požadovaná teplota uvnitř, ale samotné ventilátory už kontejner neuchladí. Kompresor proto přiváděný vzduch dochladí.
Venku je chladno
Freecooling
Ventilátor vhání venkovní vzduch přes filtr do kontejneru a mírný přetlak vytlačuje ohřátý vzduch ven. Kompresor stojí, takže je to nejúspornější režim.
Zima a technologie málo hřeje
Vytápění kompresorem
Když zařízení v kontejneru nevyrobí dost tepla, jednotka přepne na vytápění kompresorem. Topí úsporně, podobně jako tepelné čerpadlo.
Extrémní mráz
Vytápění přímotopem
Když je kompresor mimo svou pracovní obálku a technologie nehřeje, zapne se elektrický přímotop a udrží nastavenou nezámrznou teplotu.
Venkovní, nebo vnitřní provedení
Provedení volíme podle místa, prostoru v kontejneru a rizik na stanovišti.

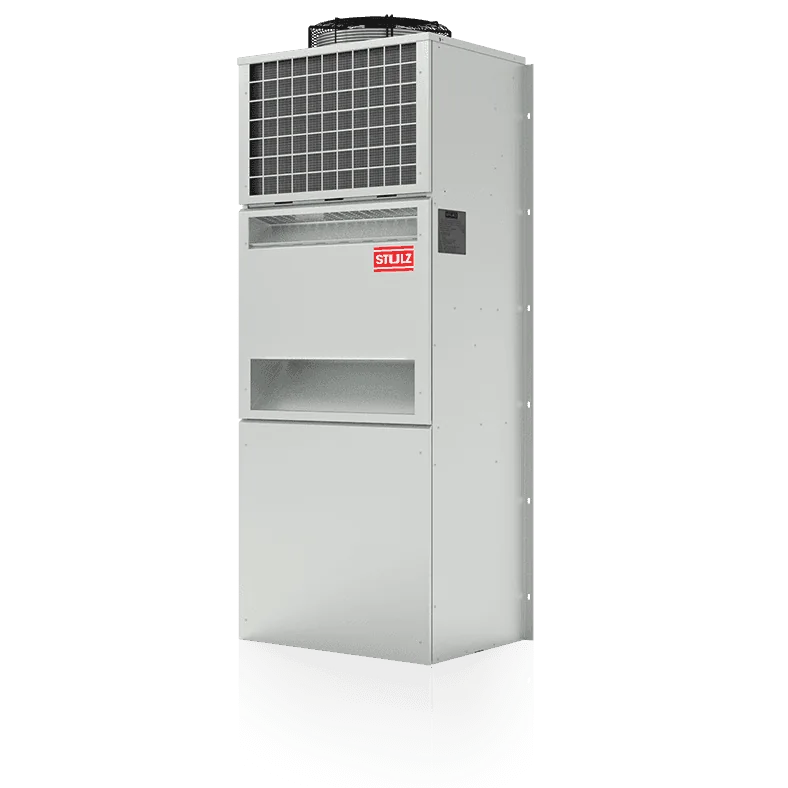

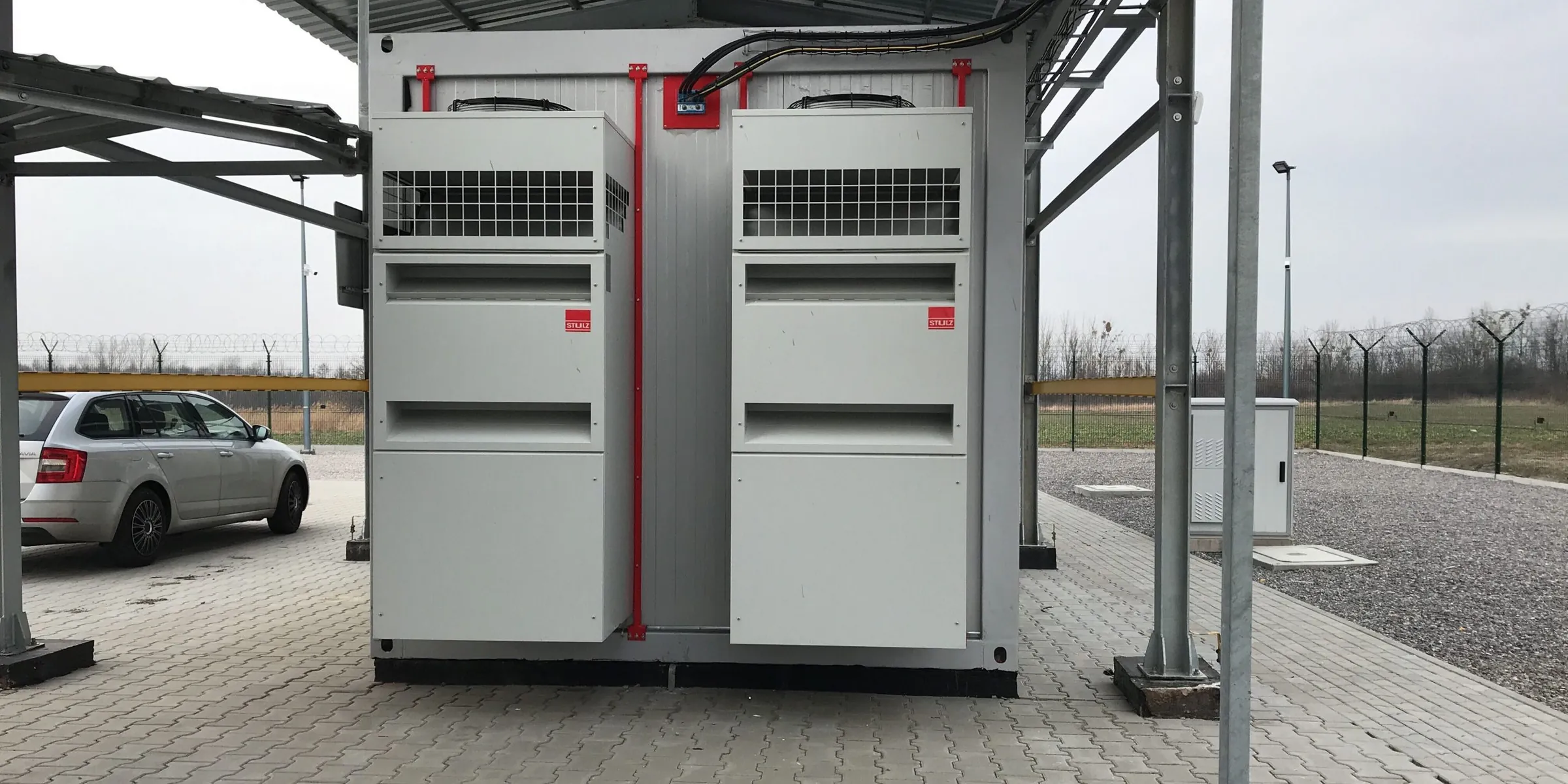

Venkovní provedení
Celá jednotka je na vnější stěně kontejneru. Uvnitř šetří místo a snižuje hluk.

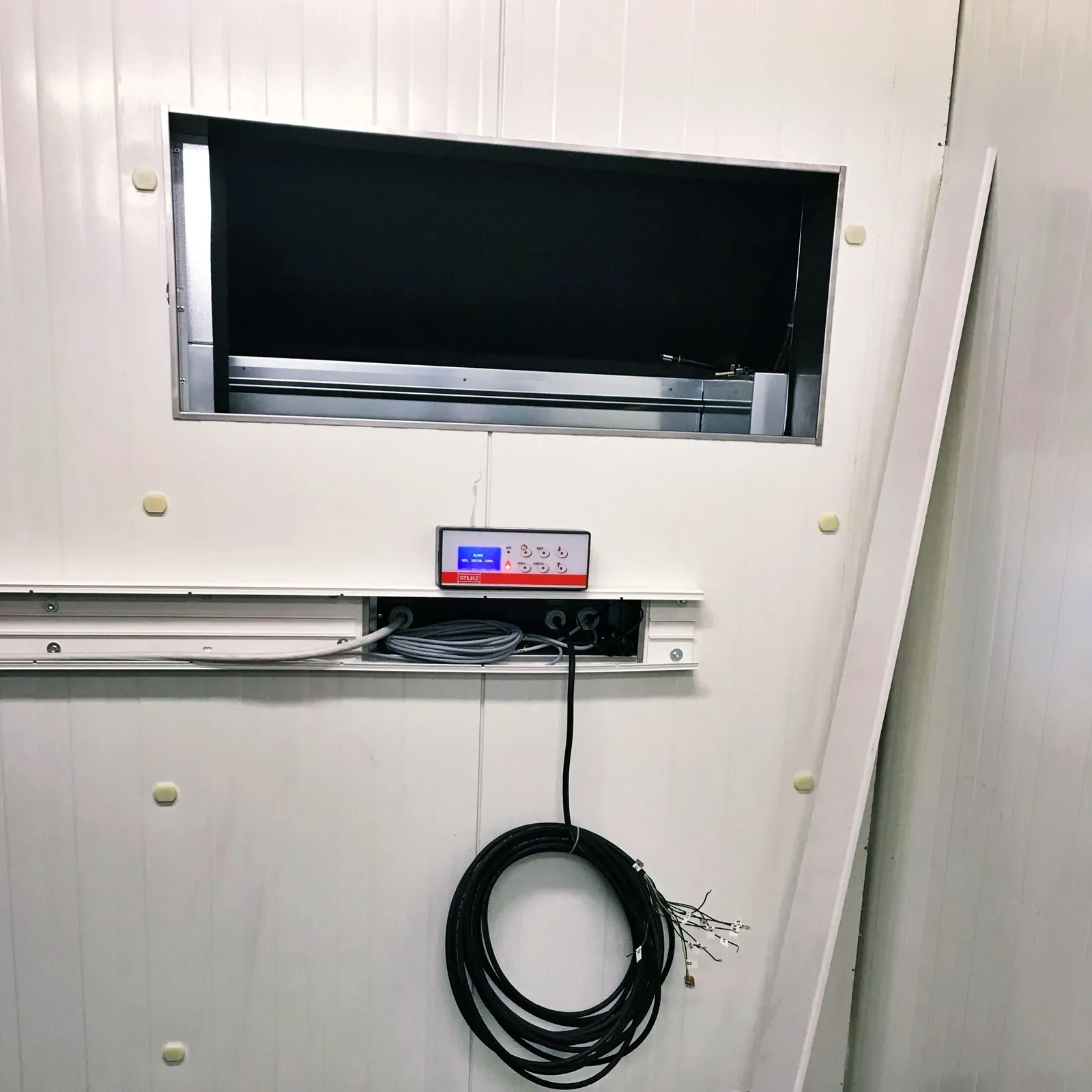

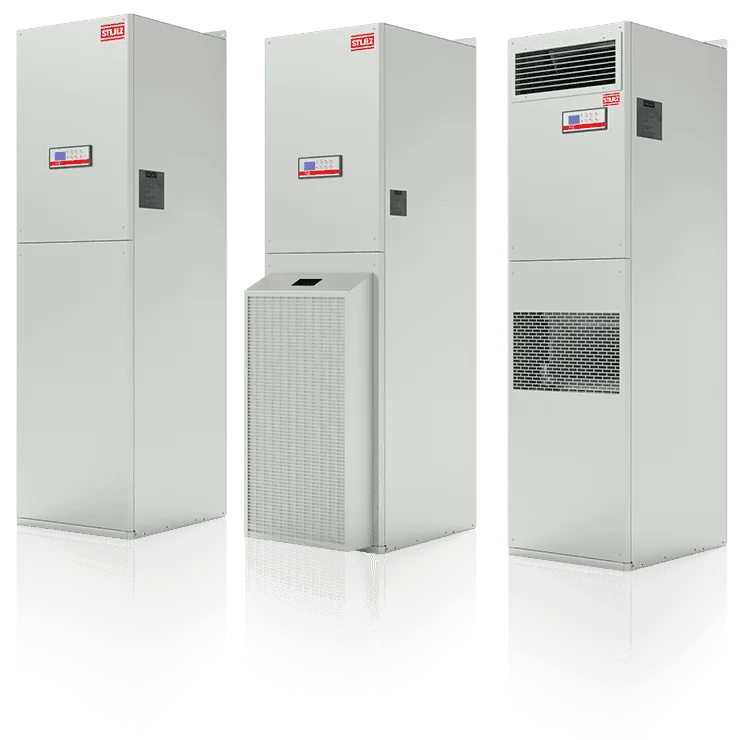

Vnitřní provedení
Celá jednotka je uvnitř kontejneru, takže je chráněná před vandaly i počasím.
Nejsme vázaní na jednoho výrobce. Vybíráme z více výrobců a variant tak, aby chlazení splnilo požadavky celého systému.
Funkce a parametry
Jednotky sestavujeme podle stanoviště. Tady je, co umí a čím je můžeme vybavit.
Úspora a čistý vzduch
- Freecooling Chlazení filtrovaným venkovním vzduchem bez kompresoru. Úspora až 90 % nákladů.
- Filtrace G4 Zachytí 80–90 % částic větších než 10 µm. Při freecoolingu odchází i ionizovaný vzduch od elektroniky.
- EC ventilátory Plynulé řízení otáček 0–100 % pro co nejvyšší účinnost.
- Scroll kompresory Spolehlivé a efektivní, s pevnými otáčkami nebo frekvenčně řízené.
Klima uvnitř
- Přesná regulace Při freecoolingu většinou ±0,3 °C, výjimečně ±0,7–1,0 °C.
- Vlhkost bez přesoušení Vzduch se zbytečně nevysušuje. Vlhčí venkovní vzduch upraví smíšený režim.
- Odvlhčování a zvlhčování Vlhkostní čidla, řízené odvlhčování a parní nebo ultrazvukový zvlhčovač proti elektrostatickým výbojům.
- Teplé starty technologie Před náběhem studené technologie ohřeje kontejner nad rosný bod, aby na elektronice nekondenzovala voda.
Spolehlivost a záloha
- Automatický restart Po výpadku napájení naběhne do posledního nastavení.
- Napojení na 48V UPS Při výpadku sítě běží havarijní větrání z UPS nebo 48V záložního zdroje.
- Havarijní větrání Když selže i záloha zálohy, vysoký průtok vzduchu udrží teplotu blízko venkovní.
- Ochrana před šířením požáru Při výpadku napájení nebo požáru se větrací klapka sama zavře a nepustí dovnitř kyslík.
- Protizámrazová ochrana Vestavěný přímotop chrání komponenty i interiér před zamrznutím.
Extrémní podmínky
- Winter kit Bypass kondenzátoru, nízkoteplotní ložiska a vyhřívání kompresoru, elektroboxu i vzduchotechniky. Chlazení kompresorem až do −40 °C.
- Ocean kit Speciální povrchová úprava šasi, kondenzátoru a pohyblivých částí pro dlouhý provoz u moře bez koroze.
Dohled a integrace
- Monitoring 24/7 Hlášení alarmů a vzdálená konfigurace jednotek.
- Komunikační protokoly Napojení do vašeho dohledového systému:
- SNMP
- Modbus
- BACnet
- LonWorks
- RS-232
Potřebujete jinou funkci?
Rádi navrhneme řešení přímo pro vaše stanoviště.
Z realizací
Kde naše chlazení pracuje
Všude, kde běžná splitová klimatizace nestačí: tam, kde rozhoduje spolehlivost, záloha, vzdálená správa nebo extrémní rozsah teplot.

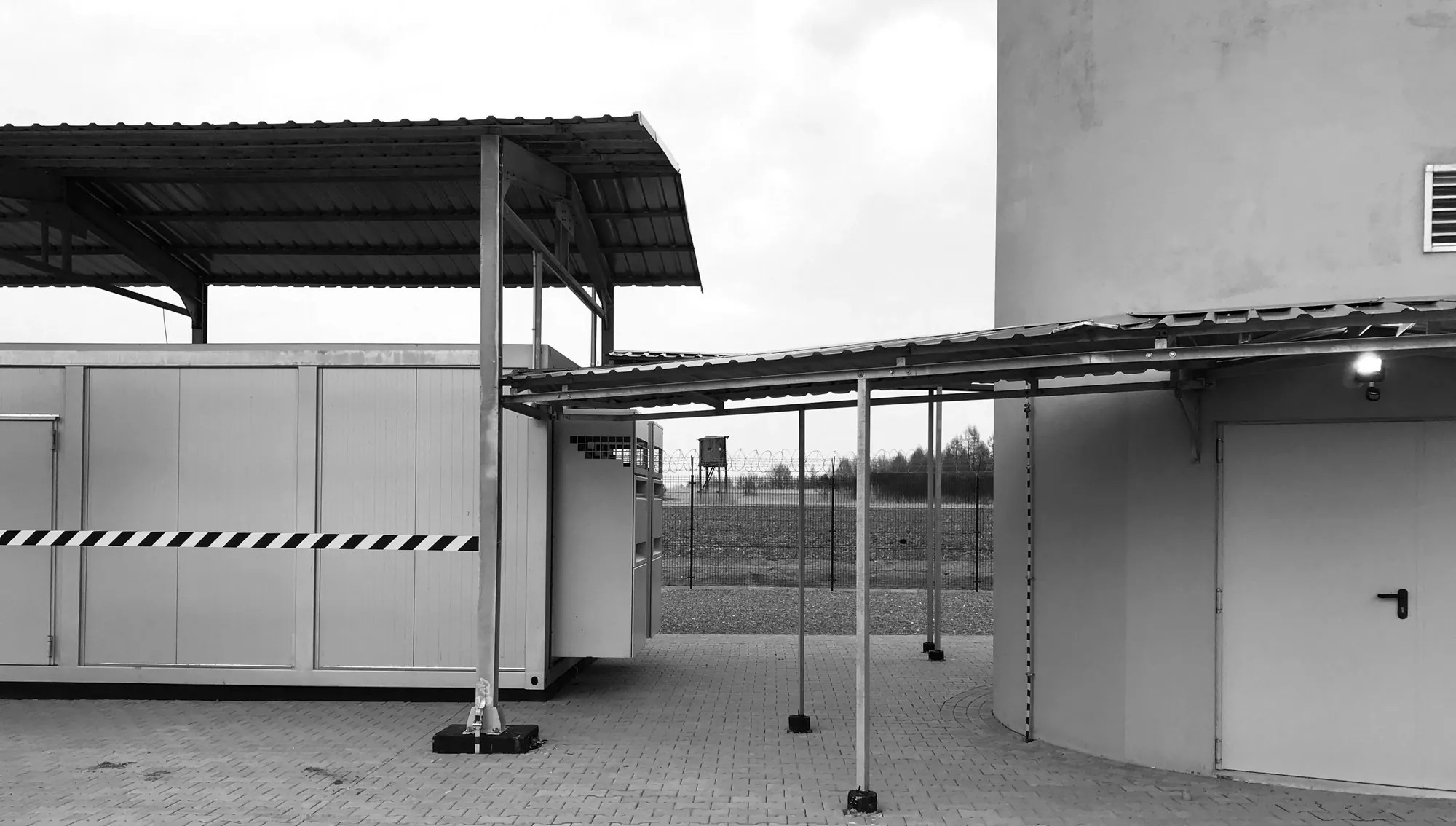

Letecký provoz a radary
Bezobslužná radarová stanoviště, telekomunikační a přehledové kontejnery. Vzdálená správa a stoprocentní záloha výkonu, aby technologie byla vždy zastupitelná.
Telekomunikace
Úsporné celoroční chlazení vysílacích technologií operátorů. Stálá teplota i vlhkost, záloha a vzdálená správa.
Armáda
Modulární kontejnerové stanice: spolehlivost, rychlé nasazení a vysoký výkon za každých podmínek.
Integrovaný záchranný systém
Odolné jednotky do náročných prostředí, větrání a odtah splodin a stabilní podmínky pro skladování nebezpečných látek.
Bateriová úložiště a energetika
Chlazení i vytápění bateriových kontejnerů a kiosků, rozvoden a energetických technologií v rozsahu teplot, který vyžaduje výrobce.
Měřicí a technologické kontejnery
Měřicí stanice, mobilní úpravny vody, koncové body mobilních operátorů a další stanoviště bez obsluhy.
Kdo za tím stojí
Chytrý kontejner je specializace společnosti AC & HS, s.r.o. na klimatizace do kontejnerů a technologických stanovišť. Jsme malá a pružná firma a každé stanoviště řešíme na míru, od návrhu přes dodávku a montáž po servis.
U bezobslužného kontejneru je spolehlivost na prvním místě. Každá chyba může znamenat stovky kilometrů zbytečné cesty. Proto používáme technologie, které dobře známe, a v kvalitě neděláme kompromisy.
Výpadek nebo porucha? Vyrážíme. Řešení pro kritické aplikace jsou plně zálohovaná, takže technologie mezitím běží dál.
Další služby AC & HS najdete na achs.cz.
Líbí se mi, že navrhují vždy optimální řešení, které není předražené, ale ani podhodnocené a ošizené.
Ing. Pavel Šafařík, zákazník
Pošlete nám zadání
Máte projekt chlazení kontejneru, nebo se jen chcete na něco zeptat? Napište nebo zavolejte. K prvnímu návrhu nám pomůže:
- typ a rozměry kontejneru nebo kiosku,
- tepelná zátěž technologie v kW,
- lokalita a extrémní teploty na místě,
- napájení, případně záložní zdroj 48 V,
- požadavky na zálohu a dohled (SNMP, Modbus…).
